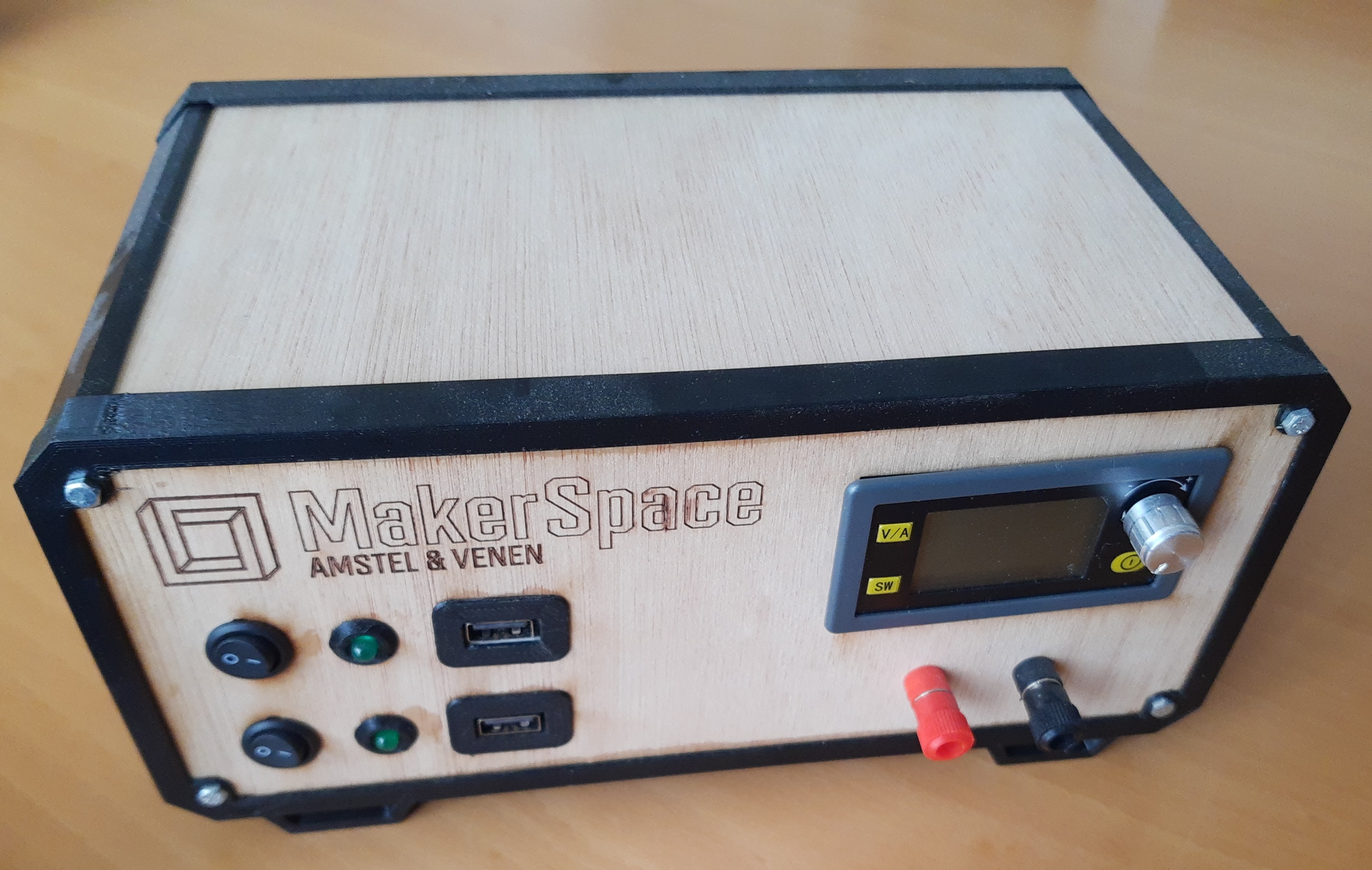

Laboratorium voeding bouwen
Hier is de handleiding om een eenvoudige laboratorium voeding te bouwen.
Inleiding
Er zijn een aantal sets aangeschaft om een laboratorium voeding te bouwen voor de MakerSpace.
In de sets zitten alle benodigde materialen.
Met deze handleiding kun je een setje ombouwen in een echt werkende laboratorium voeding.
Niet getreuzeld, aan de gang!
De set bevat naast de elektronica onderdelen ook de voorgesneden houten panelen voor de voorkant, de achterkant, de zijkanten en de boven- en onderkant. Om deze delen mechanisch met elkaar te verbinden zijn nog een aantal 3d prints nodig. Deze vind je in het hoofdstuk mechanisch.
In het hoofdstuk elektronica vind je hoe de onderdelen samengebouwd en gesoldeerd moeten worden om tot een werkende voeding te komen.
Mechanisch
De handleiding om de voediing mechanisch in elkaar te zetten
3d Prints
Naast de voorgesneden houten kanten van de behuizing van de voeding zijn nog een aantal 3d prints nodig:
- Een frame voor de voorkant
- Een frame voor de achterkant
- Vier (4) Hoekprofielen
- Een rooster voor koeling
- Twee (2) USB houders
- Twee LED houders.
De bestanden vind je hier (click om te downloaden):
Er is ook een enkel project gemaakt voor PrusaSlicer met twee platen, één voor de onderdelen voor de achterkant en één met de rest van de onderdelen. Dit vind je hier.
Nadat je de bestanden hebt geprint, moeten er nog speciale M3 moertjes aan beide zijden van de hoekprofielen worden geplaatst. Doe dit met een warme soldeerbout (zet de bout op ongeveer 250 oC).
